Nadkrokevní PIR izolace – montáž v krocích

Před zahájením montáže:

Zkontrolujte zda konstrukce krovu nevykazuje nepřiměřene odchylky rovinnosti.
Pokud ano, krov vyrovnejte. Také zkontrolujte případné odchylky od pravouhlosti
střechy, abyste mohli kladeni panelů přizpůsobit konkretnimu
tvaru střechy

Krok1 - PIR nadkrokevni izolace Powerroof

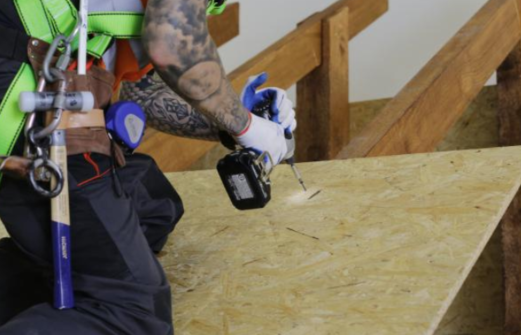

 Bednění:

Pri montáži bednění dbejte na správné ukotvení jednotlivých prvků a

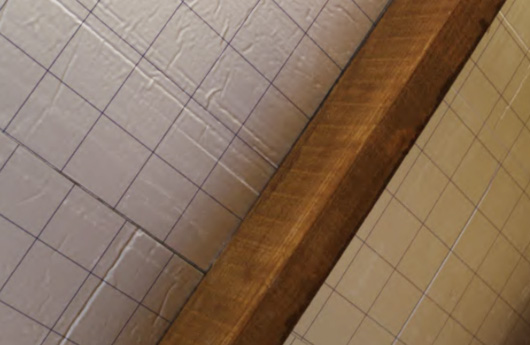

na zachování rovinnosti bednění. U systému Powerroof® není
podmínkou montáž bednení, můžete desky ukládat přímo na krovy,
v případě že chcete zvolit jiný typ podhledu, pozor však na prošlápnutí desek.

Krok2 Bedneni - PIR nadkrokevni izolace Powerroof

Parotěsná folie

Pro dokonalou parotěstnost můžete aplikovat parotestnú fólii.
PIR izolační desky Powerroof jsou obaleny hliníkovou fólií s obou strann
a proto jsou samy o sobě parotestné. V míste spojů desky Powerroof nejsou
parotěstnosté. Pokud Vám to umožňuje konstrukce můžete na místo parotestné
folie použít parotestnú pásku s vnitřní strany.

Krok3 Parotes - PIR nadkrokevni izolace Powerroof

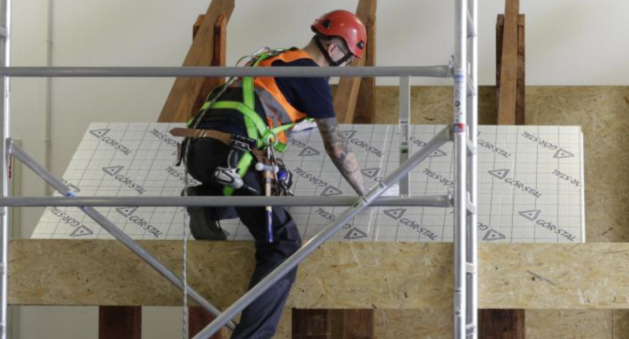

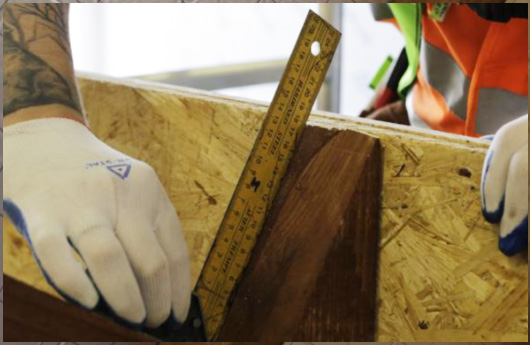

Patní nosník - zakladací hranol

Instalujte zakladaci hranol patní nosník. Tento prvek zajisti stabilitu
panelů. Jeho vyška musi přesně odpovidat vyšce panelů. Pokud je
tento prvek instalovan na okapove hraně, je překryt plechovou okapnici,
na ktere bude ukončena doplňkova hydroizolačni vrstva. Zakladaci hranol
ukotvěte do nosne konstrukce krovu vruty odpovidajicich
rozměrů.
Krok4 Zakladaci hranol - PIR nadkrokevni izolace Powerroof

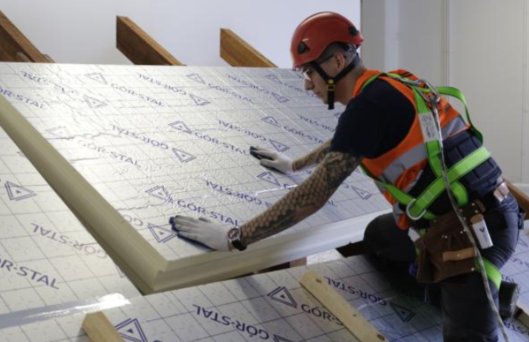

Montáž PIR nadkrokevní izolace

Montaž panelů začněte od okapove hrany střechy zleva nebo
zprava, pokračujte ve směru okapu. U koncových panelů odřizněte
drážku. Osaďte celou spodni řadu panelů. Desky zajistěte proti posunu
a to vrutem do každekrokve u okapove hrany.
Jednotlive panely pečlivě zasunujte do dražek a dbejte, aby
se dražky při montaži nepoškodily. Bude dosaženo optimalnich
tepelně izolačných parametrů. V připadě potřeby je možne panely dělit
ručni pilkou na dřevo. Powerroof Max pak s fólií nožem.

Krok5 PIR desky - PIR nadkrokevni izolace Powerroof

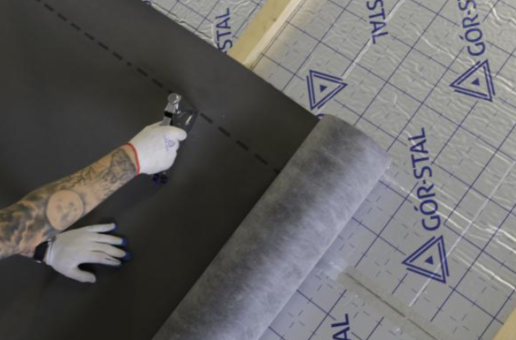

Pojistná hydroizolace

Instalujte pojistnou hydroizolaci Rectivent® a osaďte kontralať odpovidajici vyšky a
šiřky a panely přikotvěte k nosne konstrukci krovu systemovymi šrouby pod uhlem 90°
a 67° (vid.nasledujíci strana) přes kontralať. Postup opakujte po cele ploše střechy. V hřebeni, narožich a užlabich
je nutno panely seřiznout tak, aby k sobě přesně dosedaly.

Krok6 pojistna hzdroizolace - PIR nadkrokevni izolace Powerroof

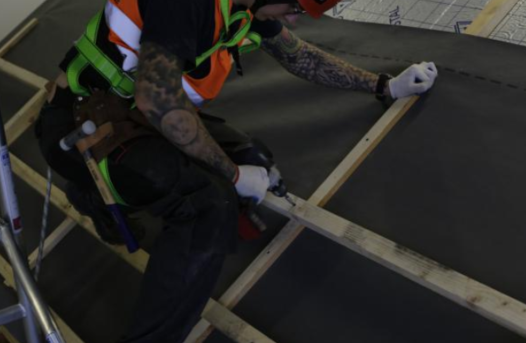

Krok7 kontra late - PIR nadkrokevni izolace Powerroof

Montáž střešní krytiny

Dbejte pokynů uvedenych
v montažnich navodech dle jednotlivych typů krytin.
Jedinym rozdilem bude kotveni lati pomoci vrutů
odpovidajici delky pouze do kontralatě.
Kotveni lati až do nosne konstrukce krovu se v tomto
připadě nedělá.

Řešení detailů (montážní detaily najdete na této stránce odkaz zde

Vyžádejte si prosím kompletní instalační manuál pro kompletní řešení detailů

Vyžádejte si prosím kompletní instalační manuál pro kompletní řešení detailů
